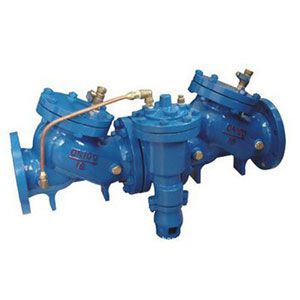

HS41X16-A防污隔斷閥
產品名稱：HS41X16-A防污隔斷閥
產品型號：HS41X16-A
連接方式：法蘭式
結構形式：
驅動方式：手動
產品口徑：DN50-DN500
公稱壓力：1.0Mpa-1.6Mpa
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
產品詳情
產品概述
HS41X—16A防污隔斷閥用于防止生活飲用水管道發生回流污染的安全裝置，是我公司引進國外先進技術自行研制開發的、安全可靠、防止飲用水回流污染的新穎閥門，以確保生活飲用水的衛生和安全。
結構特點
HS41X—16A安全型防污隔斷閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與第一級止回閥進口端連接。第一、二級止回閥主要由閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。HS41X-16普通型防污隔斷閥為兩個止回閥串聯而成。
主要外形尺寸
| 型號 | DN | 16-AL | 16-L | D | Φ | n-d | h2 |
| HS41X-16A HS41X-16 | 50 | 455 | 165 | 165 | 125 | 4-Φ18 | 190 |
| 65 | 480 | 185 | 185 | 145 | 4-Φ18 | 200 | |
| 80 | 570 | 200 | 200 | 160 | 8-Φ18 | 225 | |
| 100 | 710 | 220 | 220 | 180 | 8-Φ18 | 248 | |
| 125 | 800 | 250 | 250 | 210 | 8-Φ18 | 276 | |
| 150 | 910 | 285 | 285 | 240 | 8-Φ23 | 308 | |
| 200 | 1090 | 340 | 340 | 295 | 12-Φ23 | 356 | |
| 250 | 1315 | 405 | 405 | 355 | 12-Φ25 | 410 | |
| 300 | 1475 | 460 | 460 | 410 | 12-Φ25 | 485 | |
| 350 | 1690 | 520 | 520 | 470 | 16-Φ25 | 528 | |
| 400 | 1860 | 580 | 580 | 525 | 16-Φ30 | 595 | |
| 500 | 2120 | 715 | 715 | 650 | 20-Φ34 | 665 |
